Системы сверхбыстродействующего ввода резервного питания. Время переключения на резервный источник — менее 40 мс!
Для обеспечения непрерывности сложных и ответственных технологических процессов производства разработаны системы АВР, отличающиеся сверхбыстродействием, — комплексы БАВР. Устройства БАВР сочетают в себе целый ряд пусковых органов, взаимодействующих между собой согласно специфическим алгоритмам, позволяющим идентифицировать аварийные режимы, в которых требуется производить ввод резервного питания и в которых переключение на резервный источник питания осуществлять не следует. Системы БАВР позволяют решить обозначенные задачи за минимальное время, не требуя согласования по времени с устройствами релейной защиты и автоматики смежных элементов сети.
Использование специально разработанных алгоритмов управления БАВР обеспечивает время его реакции на возникшую аварийную ситуацию в пределах от 5 до 12 мс. В комплексе со сверхбыстродействующими вакуумными выключателями ISM15_Shell_FT2 полный цикл переключения на резервный источник питания составит до 28—35 мс.
ПРЕИМУЩЕСТВА КОМПЛЕКСОВ БАВР
- Минимизирует количество отключений коммутационных аппаратов в цепях питания низковольтных электродвигателей.
- Предотвращает сбои компьютерных систем управления технологическими процессами производства.
- Обеспечивает успешный самозапуск электродвигателей после восстановления электроснабжения.
- Предотвращает дорогостоящие перерывы в работе технологического оборудования.
- Повышает ресурс электродвигателей, насосов, трансформаторов ввиду снижения токов самозапуска в 2—3 раза и отсутствия необходимости в повторных пусках агрегатов.
- Полное время переключения на резервный источник — не более 35—40 мс.
- Собственное время включения выключателя ISM15_Shell_FT2 составляет не более 22 мс.
- Переключение на резервный ввод осуществляется всегда с соблюдением синфазности источников питания.
- Работает при несимметричных КЗ в питающей энергосистеме напряжением 110(220) кВ.
- Работает без привязки к какой-либо РЗА на подстанции.
- Обеспечивает автоматическое восстановление нормального режима без вмешательства персонала.
Документация
Вакуумный выключатель
Разработанный специально для БАВР коммутационный модуль ISM15_Shell_FT2
Контактная система вакуумной дугогасительной камеры (ВДК) формирует аксиальное магнитное поле и обеспечивает распределение дуги по всей площади поверхности контактов. Такая конструкция позволяет минимизировать износ контактов и обеспечивает работоспособность камер на весь период эксплуатации. Материал контактов вакуумной дугогасительной камеры имеет особый состав, в основе которого смесь металлов меди и хрома с добавлением легирующих добавок. Ток среза при коммутации такой ВДК составляет всего 2,2 А, что вдвое меньше, чем в дугогасительных системах элегазовых коммутационных аппаратов.
Сильфон ВДК обеспечивает подвижность контакта выключателя и изготовлен по уникальной технологии сварки аргоном. Такая конструкция позволяет ВДК обеспечивать до 150 000 циклов В-О и надежно сохранять глубокий вакуум (10-6) в течение всего срока службы.
Механизм поджатия контактной системы интегрирован в привод и не имеет смазки, что исключает необходимость его обслуживания.
Пофазный электромагнитный привод с магнитной защелкой запатентован компанией «Таврида Электрик» и позволяет обеспечить низкое потребление питания и отсутствие обслуживания в течение всего периода эксплуатации. Сила удержания каждого из трех приводов выключателя составляет до 2000 Н, что обеспечивает надежную работу даже в помещениях вблизи мощных электродвигателей и турбин. Средняя наработка до отказа (MTTF) составляет не менее 20 000 лет.
Конструкция привода позволила поместить его в основании полюсов выключателя и получить минимальные массогабаритные показатели аппарата в своем классе, обеспечивая удобство обслуживания и легкость проведения монтажных работ.

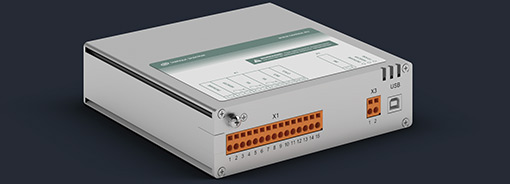

Модуль управления СМ_15_01(4)
Электронный модуль управления CM_15_01(4) разработан специально для БАВР.
Cистема самодиагностики работоспособности выключателя работает по восьми параметрам, включая обрыв или замыкание в цепи привода. Контролировать состояние можно как непосредственно на корпусе модуля управления, так и передавая данные по системам телемеханики.
Импульс включения и отключения, формируемый модулем управления, подобран для каждого типа аппарата отдельно. Этим обеспечиваются оптимальные характеристики быстродействия и ресурса коммутационного аппарата.
Механическое (ручное) включение коммутационного аппарата при отсутствии оперативного питания возможно с помощью ручного генератора. Подключение ручного генератора осуществляется таким образом, чтобы персонал при включении находился на безопасном расстоянии от шкафа КРУ.
Пусковое устройство БАВР
Пусковые устройства БАВР позволяют обеспечить переключение на резервный источник питания за минимальное время, не требуя согласования по времени с устройствами релейной защиты и автоматики смежных элементов сети. Собственное время реакции пусковых устройств БАВР на аварийные режимы в первичной сети, как правило, не превышает 5—12 мс. В комплексе со сверхбыстродействующими вакуумными выключателями ISM15_Shell_FT2 полный цикл переключения на резервный источник составит 28—35 мс.
